在前文中我們介紹了檢漏的方法，本文*在這里主要介紹電子檢漏儀，它是目前在該領域應用*為廣泛的產品，其基本構成為傳感器、放大器、濾波電路、顯示器、供電電源和耳機五個部分，變化*多的是顯示部分和附加功能，從原來的模擬信號處理發展到現在的數字信號處理，采用數字信號處理技術的檢漏儀，其抗環境干擾能力顯著增強，能夠?qū)崿F(xiàn)數字頻率分析、數字濾波能連續監控并辨別漏水與短時用水的情況，在本文中將進行系統的詳細的介紹。

電子放大式測漏儀使用方法的特點：

?調節濾波器，將儀器設置到合適的濾波范圍；

?調節儀器增益和音量，使耳機聽覺舒適；

?在管道正上方按S型路徑沿管道進行探測，注意仔細分辨漏水噪聲異常；

?發現異常區域應多次反復測量，并對聲音的頻率和強度變化進行比較，直到確認異常位置。

?數字化濾波技術。

?數字噪聲強度記錄。

?前后多次檢測的有效值（或*小值）比較記錄。

?連續監測記錄。

關于電子式側漏儀的靈敏度，在這里要特別說明，靈敏度既要相當高又不是“愈高愈好”。這與使用者的要求有關，并且一般來講，靈敏度高時儀器本機的電氣噪聲也隨著增大，這是一對矛盾。例如我國東北地區和南方地區，在東北地區使用應選用高靈敏度的儀器，南方地區則靈敏度適中*可以了。靈敏度是解決測到和測不到（即聽到和聽不到）地下埋深的漏水的問題。選型應注意本單位主要使用范圍，不宜兩面求全。應盡可能選擇既有足夠高靈敏度，儀器本機電氣噪聲又較低的儀器。

決定靈敏度的關鍵器件是傳感器（常以V/mG為單位表示傳感器的靈敏度，儀器的放大倍數可以調節儀器總的靈敏度，但同時本機噪聲也相應變化，應調節在有足夠信噪比的情況下工作，并非越大越好，因?yàn)榉糯蟊稊?shù)過大，同時也會把外界的沖擊、干擾噪聲放大，引起放大電路的過飽和，因而會造成聲音的失真，使用時應該將放大倍數調到耳機剛好聽清楚為宜。

所謂有“足夠的信噪比”直觀的情況下是在顯示器件上有足夠的動態范圍信號，能從零顯示至*大顯示間擺動。

真切感、頻率選擇和抗干擾性：

聲音是由物體振動而發出的，發出聲音的振動物體稱為聲源，人生活在空氣中，人耳習慣聽到的聲音是由空氣傳播的，聲音也可以在液體、固體中傳播。在傳播的過程中，隨路徑的遠離振源能量分布面也擴大，同時，傳播的介質對振動還有吸收、反射、散射等作用，會進一步削弱振動的強度，聲音也逐漸減小。聲音除了描述大小的“聲強”外，還有“頻率”是指每秒振動的次數，單位是赫茲（Hz）（振動次數／秒），振動頻率越高，人耳感覺愈“尖銳”，但人耳可聽到的*高頻率約16000 Hz，再高*進入“超聲”，振動頻率越低，人耳感覺愈“低沉”，但人耳可聽到的*低頻率約16HZ，再低*進入“次聲”。所謂“音質”顧名思義，指聲音的品質，它是一個比較難描述的概念，但基本上可以說是由不同頻率振動的合成情況決定的，單頻聲如鋼琴一次敲擊的聲音，而周圍環境各種發聲體，不同強弱，不同頻率疊加而形成環境噪聲，*是典型的多頻聲。

至于“漏水聲 ”因其噴水口的振動，周圍被沖擊層的振動，水流的擾動，管壁的附加振動等的、發聲機理不一，而至人耳的復雜路徑不同，傳至地面再被傳感器、放大器經耳機，而至人耳的復雜性，它也是一種異常雜亂的聲音。

但是，不管它如何雜亂總還是有相當?shù)囊?guī)律可尋。在同一點測聽，至少有下列三個特點：

 *，連續性：只要漏水不突然中止，發聲*不會中斷。

 第二，穩定性：只要供水過程不突然變化，如水壓急快升、降等，聲音的響度*不會突變。

 第三，內容有豐富性：不是單頻聲、音樂聲、白噪聲而是某種沖擊，翻滾、擾動的綜合噪聲。

其中*、二兩個特征可直接由儀器測量得出，第三個特點較為復雜，一般儀器尚未能充分顯示，常要借助于測漏人員聽音的分析，也是測漏人員測漏技術和經驗的主要方面。

關鍵性技巧：

（1）了解儀器功能：

對一個已有的工具，不充分利用其性能，將事倍功半，反之則可能事半功倍，甚至取得意想不到的效果。

（2）分析周圍環境跡象與漏水的關系：

即善于分析周圍環境跡象判斷附近有漏點：如高于下水道深度的水管在下水道形成大量清水的流淌，小河附近有回流水，冬天局部地面積雪早融，局部植被異常繁茂，地面局部沉陷，建筑墻基異常分離等，亦善于排除非漏水引起的聲振干擾：如空殼、局部水泥薄殼的共鳴效益，電桿、變壓器等的自鳴聲等。

使用檢漏儀器的實際操作方法

1. 用聽漏棒或傳感器在管道上接觸檢查的“直接聽音法”：

“直接聽音法”是指直接從管道上聽漏水聲。它可利用管道傳聲性能好的特點，用聽漏棒或漏水檢測儀的耳機聽并分辨附近幾十米甚至數百米有無漏水，使用這種方法應掌握該方法的特點。

（1）將聽漏棒或漏水檢測儀的拾振傳感器探頭直接接觸管道，或用該探頭聯接聽音桿后去接觸管道，應注意手持穩定，避免摩擦雜聲，如果管道并不暴露于路面，則應選擇適當?shù)拈y門陰井處以聽音桿接觸。

（2）管道傳聲好，利用它是一種優點，但同時，如果附近有人用水，水*放水聲也會傳來，在白天用水繁忙時，此起彼落地沒有間斷，管道上也*不斷有聲響，能否從偶然的間隙時間中把握分析，是一種檢測技術，一般來說，宜在夜間用水很少時，比較容易掌握。

（3）在夜晚測聽時，根據漏水聲的連續性，很易排除放水的間斷干擾。

（4）閥門、轉角等接頭處兩側對信號衰減可造成突變，根據這種突變的強弱在兩側的區別，可判斷漏水應在強度大（聲音大）的一側。

（5）根據不同頻率的聲音在管道傳播（過程中）同一距離有不同衰減的特點，可判斷漏點與測點的遠近，即高頻成分多（尖銳聲）的距離近，低頻成分多（沉悶聲）的距離遠，連續測聽幾個陰井情況*知道漏水發生在哪一小段。

（6）在進戶口檢查易于知道水管通入用戶后，內部有無漏水，對于某大院，基本樓層，某小胡同（巷），均可采用此法快速了解大致有無漏水。

（7）直接聽音法的主要功能是了解漏水的有無和大致范圍。不是定點，它的優點是在于快速檢查，不是定位。

（8）直接聽音法的技術，人耳聽后的分析判斷是很重要的，顯示屏上的顯示值在某一點上難有直接意義，必須比較幾個相關測點判斷漏點遠近。

（9）管道上的聲音有時是很強的，這時整機放大倍數應該調小為宜，對拾振器靈敏度要求也不高，如果比較幾個陰井中聲振強度的大小，應在放大倍數不變的情況下，注意觀察顯示屏上的顯示值的變化。

2.傳感器不直接接觸的“間接聽音法”

自來水公司對管道的定期巡查，*是沿管道埋設路線上方的路面上放置傳感器測聽。這時，因土層對振動的吸收，路面上能聽到的漏水聲是很微弱的，比管道上的聲音可能弱幾個數量級（幾百倍、幾千倍），在車流不斷的地段，這種方法在白天較難進行，但離馬路較遠的地區，我們也可在白天作檢測，在夜晚安靜的環境下檢測效果會有更好。

（1）地面上的漏水聲盡管很微弱，但正由于其很微弱，傳不遠，一旦查知存在，*較易定點。這是測定漏點位置的良好方法。

（2）按“S”型路線沿管道走向以間隔0.5～1.0米進行聽音，在巡查過程中不宜超過1-2米，通常是走一步放置一次拾振器探頭，并且巡查時，如不斷走動，光條顯示是不穩定的，如每次放下拾振器探頭再去觀測顯示光條，速度*很慢，所以應先從耳機中判斷有無可疑點，如無疑，則繼續行進，只有在疑點才停下仔細觀察顯示屏，這里應掌握快速排除非漏點聲的技巧，才能提高巡查速度。

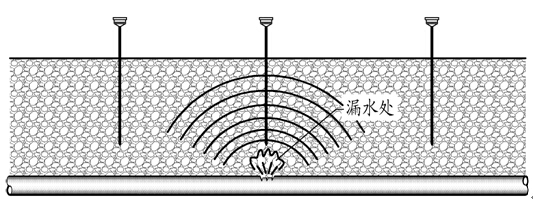

（3）在已知附近有漏點或巡測中發現可疑點后，應在可疑點附近反復比較附近各點的聲音大小，觀察顯示屏顯示值的大小，尋求聲音*大位置關鍵是“比較各點”，找出振動量比周圍大的那個位置（見示意圖）。

（4）振動*大（漏水聲*大）的位置，通常被判定為*是正對漏水口的地方。但是這個結論在個別特殊情況下可能并不準確，例如漏水口在管側方向噴射，水沖向路面同一側，這*可能有一些偏離，不過這種情況對埋層不深時誤差是很小的。有經驗的檢測者可以從偏離管道的情況判別正確漏點位置，如果確知管道埋設線路位置可進一步減少誤差。

（5）管道漏水如已流出地面，未必流出路面的出水口*正對漏點，乃應在其附近尋求振動的*大位置，且應注意，如果因長期泄漏造成管道水淹沒，將是檢測難點，一般應停止供水再加壓，可以突出振動顯示。

（6）管道已知有漏，有時會在附近找到多處較大振動點，因?yàn)橐惶幝┧赡芤l(fā)附近管道的附加振動，例如對三通，管道轉折點的聲音應特別慎重，不應把這些地方水流轉折造成的較大聲響誤認為是漏水，這關鍵是要對地下管道的安裝情況要事先清楚*會避免誤判。

（7）為了*終確認漏水點的位置，防止大面積誤挖，可以在漏水疑點處用鑿洞棒鑿孔，然后插入機械聽漏棒仔細聽音確認（如圖所示）。

如何從儀器液晶顯示屏上正確判斷聲振*大位置，是一般確定漏點的關鍵，所謂“聲振*大”可以理解為從耳機中聽到的聲音*大、顯示屏上的顯示值*大；另外，一方面應正確調節耳機音量放大倍數和顯示的放大倍數，使信號響度顯示能反應其大小變化范圍，既不能小到光條不能顯示，又不應大到使其滿量程，另一方面，如果在觀察顯示值過程中有外界沖擊干擾，顯示值跳變不定，應稍等它回復到*低位置時讀值，這是因?yàn)槁┧駝邮沁B續的，顯示值任何時候都不會比實際漏水振動信號值小，而外界干擾一般不連續，所以在檢測過程中應避免有連續不斷的聲振干擾。用選頻方法避開某種連續干擾源可取得更好的效果。
