摘要：激光測距儀，是利用激光對目標的距離進行準確測定的儀器。北京熙縝隆博環?？萍加邢薰臼?a href="http://m.bangwoyin.com/Cpzx/jiguangcejuyi/elitel500.html" target="_blank">激光測距儀產品的代理商，公司主要從事進口儀器儀表，價格合理，您值得信賴!

激光測距儀在工作時向目標射出一束很細的激光，由光電元件接收目標反射的激光束，計時器測定激光束從發射到接收的時間，計算出從觀測者到目標的距離。激光測距儀重量輕、體積小、操作簡單速度快而準確，其誤差僅為其它光學測距儀的五分之一到數百分之一。

簡介

激光測距儀是利用激光對目標的距離進行準確測定的儀器。激光測距儀在工作時向目標射出一束很細的激光，由光電元件接收目標反射的激光束，計時器測定激光束從發射到接收的時間，計算出從觀測者到目標的距離。

若激光是連續發射的，測程可達40公里左右，并可晝夜進行作業。若激光是脈沖發射的，一般*精度較低，但用于遠距離測量，可以達到很好的相對精度。

上*臺激光器，是由美國休斯飛機公司的科學家梅曼于1960年，首先研制成功的。美國*方很快*在此基礎上開展了對*用激光裝置的研究。1961年，*臺*用激光 測距儀通過了美國*方論證試驗，對此后激光測距儀很快*進入了實用聯合體。

由于激光測距儀價格不斷下調，工業上也逐漸開始使用激光測距儀。國內外出現了一批新型的具有測距快、體積小、性能可靠等優點的微型測距儀，可以廣泛應用于工業測控、礦山、港口等領域。

激光是六十年代發展起來的一項新技術。它是一種顏色很純、能量高度集中、方向性很好的光。激光測距儀是利用激光進行 測距的一種儀器。它的作用原理很簡單：通過測定激光開始發射到激光從目標反射回來的時間來測定距離。例如用激光測距儀來測量月球的距離，如果激光從開始發 射到從月球反射回來的時間被測定為2.56秒，激光發射到月球的單程時間*等于1.28秒，而激光的速度是光速，等于每秒三十萬公里。因此，測得的月球離 地球的距離為單程時間和光速的乘積，即三十八萬四千公里。為了發射和接收激光，并進行計時，激光測距儀由激光發射器、接收器、鐘頻振蕩器及距離計數器等組 成。

激光測距儀還能用來對人造衛星跟蹤測距，測量飛機飛行高度，對目標進行瞄準測距，以及進行地形測繪，勘察等。

分類

激光測距儀分手持激光測距儀和望遠鏡式激光測距儀。

1、手持激光測距儀[1]：測量距離一般在200米內，精度在2mm左右。這是目前使用范圍*廣的激光測距儀。在功能上除能測量距離外，一般還能計算測量物體的體積。

2、云服務激光測距儀：通過藍牙Meterbox將激光測距儀上測量數據實時傳輸?shù)揭苿咏K端如手機、平板電腦上;通過wifi聯網可將數據傳輸?shù)皆贫朔掌?，在遠程的施工伙伴實時共享測量數據,如iLDM-150。

3、望遠鏡式激光測距儀：測量距離一般在600-3000米左右，這類測距儀測量距離比較遠，但精度相對較低，精度一般在1米左右。主要應用范圍為野外長距離測量。

一維激光測距儀

　　用于距離測量、定位;激光測距儀

二維激光測距儀(Scanning Laser Range finder)

　　用于輪廓測量，定位、區域監控等領域;

三維激光測距儀(3D Laser Range finder)

　　用于三維輪廓測量，三維空間定位等領域。

用途

激光測距儀廣泛用于地形測量，戰場測量，坦克，飛機，艦艇和火炮

激光測距儀

對目標的測距，測量云層、飛機、導彈以及人造衛星的高度等。它是提高高坦克、飛機、艦艇和火炮精度的重要技術裝備。由于激光測距儀價格不斷下調，工業上也逐漸開始使用激光測距儀，可以廣泛應用于工業測控、礦山、港口等領域。

原理

1.利用紅外線測距或激光測距的原理

　　測距原理基本可以歸結為測量光往返目標所需要時間，然后通過光速c =299792458m/s 和大氣折射系數n 計算出距離D。由于直接測量時間比較困難，通常是測定連續波的相位，稱為測相式測距儀。當然，也有脈沖式測距儀，典型的是WILD的DI-3000。

　　需要注意，測相并不是測量紅外或者激光的相位，而是測量調制在紅外或者激光上面的信號相位。建筑行業有一種手持式的激光測距儀，用于房屋測量，其工作原理與此相同。

2.測物體平面必須與光線垂直

　　通常精密測距需要全反射棱鏡配合，而房屋量測用的測距儀，直接以光滑的墻面反射測量，主要是因為距離比較近，光反射回來的信號強度夠大。與此可以知道，一定要垂直，否則返回信號過于微弱將無法得到*距離。

3.可以測物體平面為漫反射

　　通常也是可以的，實際工程中會采用薄塑料板作為反射面以解決漫反射嚴重的問題。

4.超聲波測距精度比較低，現在很少使用。

5.激光測距儀精度可達到1毫米誤差，適合各種高精度測量用途。

選購

在選購測距儀[2]時，需要考慮的幾點：

1.測量范圍

2.測量精度

3.使用的場合

基本分為以下幾種情況：

a.只需要在幾米或者十幾米范圍之內進行距離測量，

　　且精度要求不高的情況下。

　　建議——可選用“超聲波測距儀”。

　　備注——超聲波測距儀測量的效果受環境影響較大，穩定和方向性較激光測距儀差，但價格相對便宜，適合與室內測量。

b.測量距離不長，多用于室內，精度要求高。

　　建議——可選購“手持式激光測距儀”。

　　備注——手持式激光測距儀*適合在室內使用，測量精度及效果都非常不錯。

　　(如用戶需要在室外的環境下進行探測的話，建議配上的激光瞄準器和反射板，結合使用才能達到預期的測程及效果。)

c.測量距離較遠，多用于戶外使用。

　　建議——選購“望遠鏡式激光測距儀”(即：激光測距望遠鏡)

分類

測量距離一般在600-3000米左右，這類測距儀測量距離比較遠，但精度相對較低，精度一般在1米左右，有的光學放大倍率可以達到6~9倍。主要應用范圍為野外建筑，環境勘察，建立機戰，等需要野外長距離測量的情況。

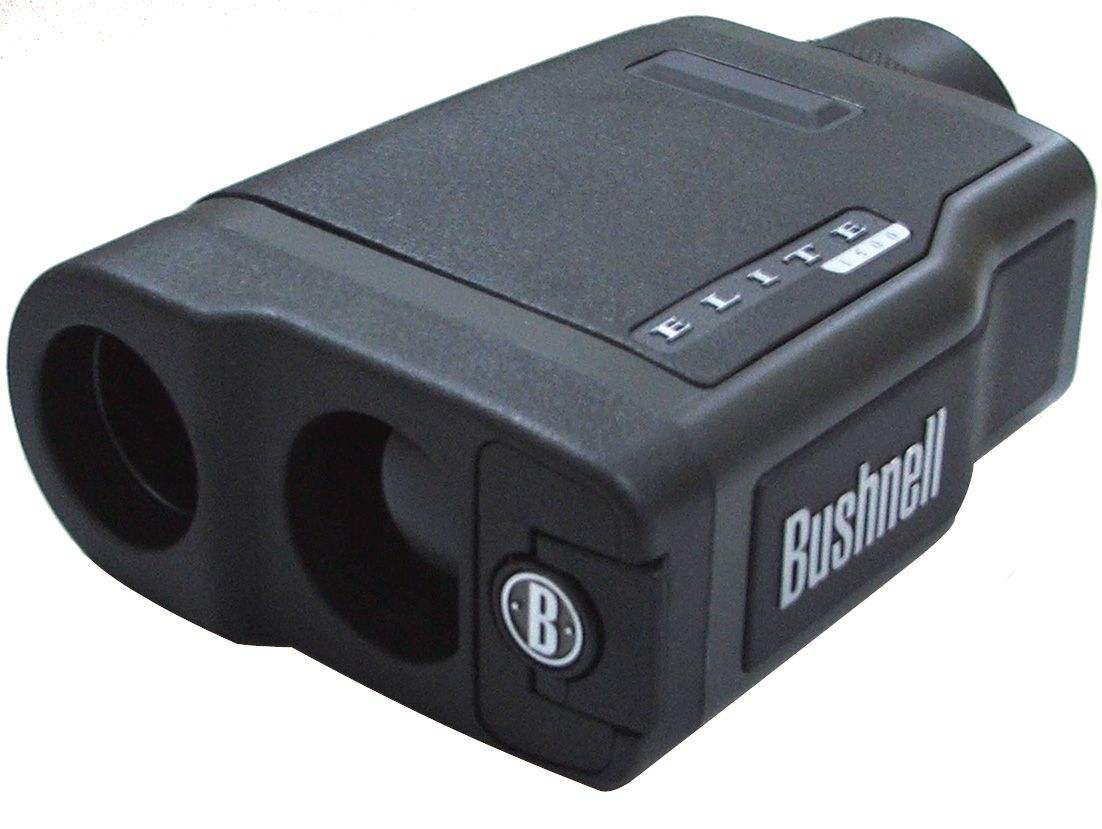

主要品牌有：美國博士能BUSHNELL測距儀，美國里奧波特Leupold測距儀，加拿大紐康NEWCON測距儀，日本尼康NIKON測距儀，德國奧卡OPTI-LOGIC測距儀, 美國LTI測距儀, 以及美國IMPULSE英柏斯測距儀，TRUPULSE圖帕斯系列測距儀。

激光器不具備防摔的功能，所以激光測距儀很容易摔壞發光器。

激光測距儀技術參數：

測量范圍：30~5000米

測量誤差：+/-1米

操作溫度：-10℃~+50℃ 揗環速度：1/6~1/3HZ

激光類型：YAG 激光

電源：12V Ni-MH rechargeable battery-pack

觀查視野:6.5°

Magnification:7*Dustproof,waterproof,shockproof

重量：2.2lbs/1Kg

尺寸：4 1/2”×6”×2 1/8”(115×152×54mm)

使用方法

激光安全*示和使用注意事項 激光器是強度很高的光源輻射器件，大功率的激光器可以用于切割焊接金屬材料，所以激光對人體，特別是人眼有嚴重傷害，使用時需特別小心。

國際上對激光有統一的分類和統一的安全*示標志，激光器分為四類(Class1～Class4)，一類激光器對人是安全的，二類激光器對人有較輕的傷害，三類以上的激光器對人有嚴重傷害，使用時需特別注意，避免對人眼直射。

上世紀九十年代初，歐美等幾大公司相繼生產出可供商用的半導體激光二極管，使激光的實際應用價值發生了革命性的進 步。其他種類的激光器由于產生激光的機理過于復雜，使其體積，重量特別大，功耗高等原因，大大限制了激光的應用。而半導體激光器的出現使這些問題迎刃而 解。隨著半導體激光器的技術進一步成熟，價格逐步降低，其應用批量和應用領域不斷擴大，*目前的發展速度來看，應用前景十分看好。 半導體激光器體積小、重量輕、可靠性高、轉換效率高、功耗低、驅動電源簡單、能直接調制、結構簡單、價格低廉、使用安全、其應用領域非常廣泛。如光存儲、激光打印、激光照排、激光測距、 條碼掃描、工業探測、測試測量儀器、激光顯示、療儀器、*事、安防、野外探測、建筑類掃平及標線類儀器、實驗室及教學演示、舞臺燈光及激光表演、激光水 平尺及各種標線定位等。 半導體激光器的一些獨特優點使之非常適合于*事上的應用，如野外測距、槍炮等的瞄準、射擊模擬系統、致盲、對潛通信制導、引信、安防等。由于可用普通電池 驅動，使一些便攜式武器設備配置成為可能。

目前已開發出并投放市場的半導體激光器的波段有370nm、390nm、405nm、430nm、480nm、 635nm、650nm、670nm、780nm、808nm、850nm、980nm、1310nm、1550nm等，其中1310nm、1550nm 主要用于光纖通訊領域。405nm - 670nm為可見光波段，780nm - 1550nm為紅外光波段，390nm - 370nm為紫外光波段。高新的產品、的技術*測距行業的潮流。

日常維護

激光測距儀使用時需要注意的問題：激光測距儀不能對準人眼直接測量，防止對人體的傷害。同時，振動儀一般激光測距儀不具防水功能，所以需要注意防水。*新的美國里奧波特激光測距儀，由于在美國當?shù)刂饕m用于戶外狩獵愛好者，所以制作之處的優勢即是可以防水防霧，配有叢林樹木枝葉涂彩。

激光器不具備防摔的功能，數字風速儀所以激光測距儀很容易摔壞發光器。

激光測距儀維護：

① 經常檢查儀器外觀及時清除表面的灰塵臟污、油脂、霉斑等。

② 清潔目鏡、物鏡或激光發射窗時應使用柔軟的干布。嚴禁用硬物刻劃，以免損壞光學性能。

③ 本機為光、機、電一體化高精密儀器，使用中應小心輕放，嚴禁擠壓或從高處跌落，以免損壞儀器。

應用

手持激光測距儀在房屋丈量應用 房屋丈量一直是房管部門既關心又費心的工作，房屋勘丈面積圖是直接作為產權證的附圖，具有法律效力。它不僅是直接面對老百姓，而且直接關系到老百姓的經濟 利益，所以房屋丈量誤差的控制尤為顯得重要，按照以往的習慣利用皮尺或鋼卷尺進行建筑面積，使用面積的丈量，雖然也可以滿足基本要求，然而在長距離測量， 測層高，不易到達地的測量上存在較大誤差，而且存在勞動強度大工作繁雜等缺點，在高新技術快速發展的*，如此原始，傳統的測量方式，已明顯的不符合當今 信息化社會快速，高效的要求。 為此，在引進了手持式激光測距儀后，經過幾個月的實際使用，總體認為該儀器特別適用于建筑結構復雜，中高層、長距離的房屋的測量。使用簡便，測量數據*(三毫米精度)，工作效率提高(可非接觸測量)，完 全拋棄了一根皮尺(或鋼卷尺)丈量房屋的方法，減少勘丈誤差，保證了面積量算精度，量算結果使業主更加信服。當然該儀器也有亟待提高的方面，如在陽光強烈 照耀下，長距離目標物體較難看清，需借助望遠鏡等附件。另外，每次測量時校準水準氣泡較費力，*好能自動校準?？傊殖旨す鉁y距儀還是受我們歡迎的。

手持式激光測距儀激光測距原理

激光測距是光波測距中的一種測距方式，如果光以速度c在空氣中傳播在A、B兩點間往返一次所需時間為t，則A、B兩點間距離D可用下列表示。

　　D=ct/2

　　式中：

　　D——測站點A、B兩點間距離;

　　c——光在大氣中傳播的速度;

　　t——光往返A、B一次所需的時間。

由上式可知，要測量A、B距離實際上是要測量光傳播的時間t，根據測量時間方法的不同，激光測距儀通?？煞譃槊}沖式和相位式兩種測量形式。

分類二

相位式激光測距儀是用無線電波段的頻率，對激光束進行幅度調制并測定調制光往返測線一次所產生的相位延遲，再根據調制光的波長，換算此相位延遲所代表的距離。即用間接方法測定出光經往返測線所需的時間，如圖所示。

相位式激光測距儀一般應用在精密測距中。由于其精度高，一般為毫米級，為了有效的反射信號，并使測定的目標限制在與儀器精度相稱的某一特定點上，對這種測距儀都配置了被稱為合作目標的反射鏡。

若調制光角頻率為ω，在待測量距離D上往返一次產生的相位延遲為φ，則對應時間t 可表示為：

　　t=φ/ω

　　將此關系代入(3-6)式距離D可表示為

　　D=1/2 ct=1/2 c·φ/ω=c/(4πf) (Nπ+Δφ)

　　=c/4f (N+ΔN)=U(N+)

　　式中：

　　φ——信號往返測線一次產生的總的相位延遲。

　　ω——調制信號的角頻率，ω=2πf。

　　U——單位長度，數值等于1/4調制波長

　　N——測線所包含調制半波長個數。

　　Δφ——信號往返測線一次產生相位延遲不足π部分。

　　ΔN——測線所包含調制波不足半波長的小數部分。

　　ΔN=φ/ω

在給定調制和標準大氣條件下，頻率c/(4πf)是一個常數，此時距離的測量變成了測線所包含半波長個數的測量和不足半波長的小數部分的測量即測N或φ，由于近代精密機械加工技術和無線電測相技術的發展，已使φ的測量達到很高的精度。

為了測得不足π的相角φ，可以通過不同的方法來進行測量，通常應用*多的是延遲測相和數字測相，目前短程激光測距儀均采用數字測相原理來求得φ。

由上所述一般情況下相位式激光測距儀使用連續發射帶調制信號的激光束， 為了獲得測距高精度還需配置合作目標，而目前推出的手持式激光測距儀是脈沖式激光測距儀中又一新型測距儀，它不僅體積小、重量輕，還采用數字測相脈沖展寬 細分技術，無需合作目標即可達到毫米級精度，測程已經超過100m，且能快速準確地直接顯示距離。是短程精度精密工程測量、房屋建筑面積測量中*新型的長 度計量標準器具?，F(xiàn)應用*多的是leica公司生產的DISTO系列手持式激光測距儀。

手持式激光測距儀使用注意事項

DISTO及其他手持式激光測距儀，由于采用激光進行距離測量，而脈沖激光束是能量非常集中的單色光源，所以在使用 時不要用眼對準發射口直視，也不要用瞄準望遠鏡觀察光滑反射面，以免傷害人的眼睛。一定要按儀器說明書中安全操作規范進行測量。野外測量時不可將儀器發射 口直接對準太陽以免燒壞儀器光敏元件。

LDM4X激光測距儀是國外使用比較廣泛的一種，配有的大量程激光測距、測速傳感器基于激光脈沖反射時差法原理，適用大量程測量，具有很高的響應頻率，能適用惡劣的工業環境等特點。結實的金屬外科，使其能工作在有害氣體環境，安全保護等級IP67,安裝維護方便。

應用二

將安裝在抓斗式卸船機的駕駛室下方，激光器垂直向下進行掃描。系統*緒以后，由控制系統發出啟動命令。激光器高速發出短促激光脈沖，對下方區域以極小的角度 分辨率逐點進行測量。大量的測量數據點被軟件采集后，被轉化為三維空間內的點云數據，再通過特殊的數據處理算法，將激光器采集的數據轉換為物料的位置和輪 廓信息。將這些信息輸出給上層控制系統，控制系統判別下一個抓料點后，由執行系統完成抓取。

方法

3.1 輕觸啟動/測量鍵，開啟測距儀。

3.2 按需要以加或減鍵更換測量基準邊(只對單次測量有效)，A—前沿;B—儀器支架;C—后沿。

3.3 用激光瞄準目標，再次輕觸啟動/測量鍵，紀錄測量值。

3.4 測量完畢，按下清除鍵直到初始畫面出現。同時按下加和減鍵關閉測距儀。

3.5 90秒無工作指令的情況下，測距儀會自動關機。

3.6 利用標準距離可對測距儀進行自校，并可通過Offset菜單項進行修正。

【注】凡需購買北京熙縝隆博環?？萍加邢薰井a品的客戶，我們都將為您提供放心的售后服務。來電可致010-68940148咨詢。
