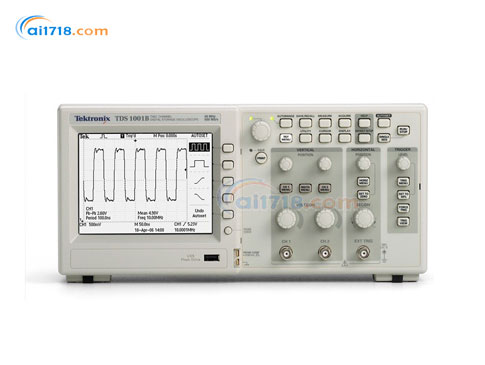

美國TEKTRONIX　TDS1001B數字存儲示波器

型號：TDS1001B數字存儲示波器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Tektronix TDS1001B數字存儲示波器由愛儀器儀表網代理，本產品是具有迅速簡便地捕獲波形，靈活地傳送數據，簡單的存檔和分析功能的數字存儲示波器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?經濟的數字化精度
?W高達40 MHz 的帶寬和500 MS/s 的*大取樣速率，沒有任何其它彩色數字存儲示波器能夠以這種價位提供如此高的帶寬和取樣速率
?TDS1000B和TDS2000B系列示波器全部帶寬都提供了*的實時采集能力
?在所有時基設置上實現了相同的記錄長度，提供了*觸發功能
?可以隔離感興趣的信號，并在所有型號上標配11 種自動測量功能
?其快速傅立葉變換(FFT)和波形加、減、乘數學運算功能允許分析、檢定和調試電路
?迅速簡便地捕獲波形
?簡單的用戶界面，典型的模擬式控制功能，使這些儀器使用起來非常簡便，從而降低了學習時間，提高了工作效率
?靈活地傳送數據
?USB 主機和設備端口實現了可移動數據存儲、無縫PC 連接和直接打印功能
?沒有任何其它彩色或單色數字存儲示波器能夠以這種價位提供這么高的靈活性和簡便的數據傳送能力
?簡單的存檔和分析功能
?使用OpenChoice? PC通信軟件，簡便地捕獲、保存和分析測量結果
?您只需把屏幕圖和波形數據拉到單機版桌面應用程序，或直接拉到Microsoft Word 和Excel 中
?為完善OpenChoice， National Instruments SignalExpress泰克版軟件提供了擴展功能，包括*分析、示波器遙控和實地波形分析
?此外，如果您不愿意使用PC，您可以通過USB設備端口，直接把圖像打印到兼容PictBridge 的任何打印機上

應用領域：
?設計和調試
?教育和培訓
?制造測試和質量控制
?服務和維修

產品特點：
?40 MHz 帶寬
?高達500 MS/s 的實時取樣速率
?2 通道
?彩色或單色LCD 顯示器
?通過前面板USB 端口支持可移動數據存儲設備
?通過USB 設備端口及OpenChoice? 和NI SignalExpress?
?PC 軟件，無縫連接PC
?*觸發，包括脈寬觸發和選行視頻觸發
?所有型號上標配FFT
?11 種自動測量功能
?多語言用戶界面和上下文相關幫助
?通過USB設備端口直接打印到所有兼容PictBridge?的打印機

?終身保修*1

	TDS1001B	TDS1002B	TDS1012B	TDS2002B	TDS2004B	TDS2012B	TDS2014B	TDS2022B	TDS2024B
顯示器(1/4 VGA LCD)	單色	單色	單色	彩色	彩色	彩色	彩色	彩色	彩色
帶寬*2	40 MHz	60 MHz	100 MHz	60 MHz	60 MHz	100 MHz	100 MHz	200 MHz	200 MHz
通道數量	2	2	2	2	4	2	4	2	4
外部觸發輸入	所有型號上都包括
每條通道上的取樣速率	500 MS/s	1.0 GS/s	1.0 GS/s	1.0 GS/s	1.0 GS/s	1.0 GS/s	1.0 GS/s	2.0 GS/s	2.0 GS/s
記錄長度	所有型號上所有時基為2.5 K 點
垂直分辨率	8位
垂直靈敏度	所有型號上2 mV - 5 V/div，支持校準精調
DC 垂直精度	所有型號上+3%
垂直縮放	垂直擴展或折疊活動的波形或停止的波形
*大輸入電壓	300VRMS CAT II; 在超過100 kHz 時額定值以20 dB/10 Hz 下降, 在3 MHz 時為13Vp-p AC
位置范圍	2 mV - 200 mV/div +2 V; >200 mV -5 V/div +50 V
帶寬限制	所有型號為20 MHz
輸入耦合	所有型號上AC, DC, GND
輸入阻抗	1 MΩ并聯, 20pF
時基	5 ns to 50 s/div	5 ns to 50 s/div	5 ns to 50 s/div	5 ns to 50 s/div	5 ns to 50 s/div	5 ns to 50 s/div	5 ns to 50 s/div	2.5 ns to 50 s/div	2.5 ns to 50 s/div
時基精度	50 ppm
水平縮放	水平擴展或折疊活動的波形或停止的波形
I/O 接口
USB 端口	所有型號上都包括：2 個USB 2.0 端口前面板上的USB 主機端口支持USB 閃存驅動器儀器背面的USB 設備端口支持連接PC 及兼容PictBridge 的所有打印機
GPIB	可選
非易失性存儲器
參考波形顯示	(2)個2.5 K 點參考波形
沒有USB閃存驅動器時的波形存儲	(2) 2.5 K 點	(2) 2.5 K 點	(2) 2.5 K 點	(2) 2.5 K 點	(4) 2.5 K 點	(2) 2.5 K 點	(4) 2.5 K 點	(2) 2.5 K 點	(4) 2.5 K 點
USB 驅動器*大存儲容量	2 GB
帶有USB閃存驅動器時的波形存儲	每8 MB 96 個以上參考波形
沒有USB 閃存驅動器時的設置	10 個前面板設置
帶有USB 閃存驅動器時的設置	每8 MB 4000 個以上前面板設置
帶有USB 閃存驅動器的屏幕圖	每8 MB 128 個以上屏幕圖 (圖像數量取決于選擇的格式)
帶有USB 閃存驅動器時全部保存	每8 MB 12 個以上的全部保存操作,一個全部保存操作會創建3-9 個文件(設置, 圖像, 外加顯示的每個波形一個文件)

訂貨信息
TDS1001B: 40 MHz, 2 通道, 500 MS/s, 單色 DSO
TDS1002B: 60 MHz, 2 通道, 1 GS/s, 單色 DSO
TDS1012B: 100 MHz, 2 通道, 1 GS/s, 單色 DSO
TDS2002B: 60 MHz, 2 通道, 1 GS/s, 彩色 DSO
TDS2004B: 60 MHz, 4 通道, 1 GS/s, 彩色 DSO
TDS2012B: 100 MHz, 2 通道, 1 GS/s, 彩色 DSO
TDS2014B: 100 MHz, 4 通道, 1 GS/s, 彩色 DSO
TDS2022B: 200 MHz, 2 通道, 2 GS/s, 彩色 DSO
TDS2024B: 200 MHz, 4 通道, 2 GS/s, 彩色 DSO

國際電源插頭
選項 A0 －北美電源插頭
選項 A1 －歐洲通用電源插頭
選項 A2 －英國電源插頭
選項 A3 －澳大利亞電源插頭
選項 A5 －瑞士電源插頭
選項 A6 －日本電源插頭
選項 A10 －中國電源插頭
選項 A11 －印度電源插頭
選項 A99 －沒有電源線或 AC 適配器

用戶手冊選項
選項 L0 －英語手冊
選項 L1 －法語手冊
選項 L2 －意大利語手冊
選項 L3 －德語手冊
選項 L4 －西班牙語手冊
選項 L5 －日語手冊
選項 L6 －葡萄牙語手冊
選項 L7 －簡體中文手冊
選項 L8 －繁體中文手冊
選項 L9 －韓語手冊
選項 L10 －俄語手冊
各自的用戶手冊中包括翻譯后的前面板覆蓋圖

推薦配件
TEK-USB-488 － GPIB 到 USB 轉換器
SIGEXPTE －National Instruments Signal Express 泰克版互動測量軟件專業版
AC2100 －儀器軟手提箱
HCTEK4321 －儀器硬手提箱(要求 AC2100)
RM2000B －機架安裝套件
071-1075-xx －編程人員手冊，僅英語
071-1828-xx －服務手冊，僅英語
174-4401-00 － USB 主機到設備電纜，長 3 英尺

推薦探頭
P2220 －10x到1x可切換無源探頭(在選擇10x時為200 MHz)
P6101B － 1X 無源探頭(15 MHz, 300 VRMS CAT II 額定值)
P6015A － 1000X 高壓無源探頭(75 MHz)
P5100 － 100X 高壓無源探頭(250 MHz)
P5200 －高壓有源差分探頭(25 MHz)
P6021 － 15 A, 60 MHz AC 電流探頭
P6022 － 6 A, 120 MHz AC 電流探頭
A621 －2000 A, 5 - 50 kHz AC 電流探頭
A622 －100 A, 100 kHz AC/DC 電流探頭
TCP303/TCPA300 －150 A, 15 MHz AC/DC電流探頭/放大器
TCP305/TCPA300－50 A, 50 MHz AC/DC電流探頭/放大器
TCP312/TCPA300 －30 A, 100 MHz AC/DC電流探頭/放大器
TCP404XL/TCPA400 －500 A, 2 MHz AC/DC電流探頭/放大器
