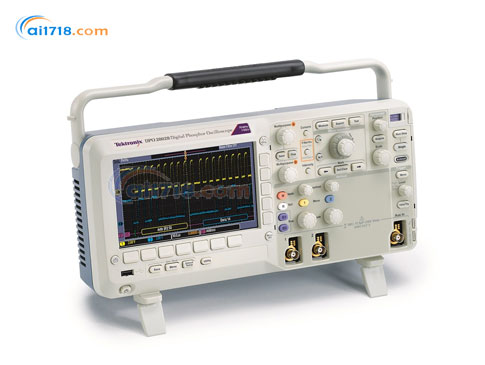

美國TEKTRONIX　MSO2012B混合信號示波器

型號：MSO2012B混合信號示波器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國泰克MSO2012B混合信號示波器由愛儀器儀表網代理，支持高達 200 MHz 的帶寬、1 GS/s 的取樣速率?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
·自動觸發、解碼和搜索并行總線
·多通道建立時間和保持時間觸發
·1 GS/s 的取樣速率
·MSO/DPO2000B 混合信號示波器系列支持高達 200 MHz 的帶寬
·以入門級價格提供了先進的調試功能。
·其擁有多達 20 條通道用于分析模擬和數字信號，
·查找和診斷復雜設計中的問題十分迅速。
·MSO/DPO2000B 在所有通道上標配 1M 點的深記錄長度，
·可以捕獲長信號活動窗口，同時保持精細的定時分辨率。
·采用 Wave Inspector? 控件，可以迅速瀏覽波形，
·自動進行串行總線和并行總線分析，它提供的多功能工具可以簡化和加快復雜設計的調試。

主要性能指標：
·200、100、70 MHz 帶寬型號
·2 條模擬通道和 4 條模擬通道型號
·16 條數字通道（MSO 系列）
·全部通道均實現 1 GS/s 采樣率
·所有通道上的記錄長度均為 1 兆點
·*大波形捕獲速率 5,000 wfm/s
·*觸發套件
·5 年保修

簡便易用功能：
·Wave Inspector? 控件能夠輕松瀏覽和自動搜索波形數據
·FilterVu? 可變低通濾波器，可以去掉不想要的信號噪聲，同時捕獲高頻事件
·29 種自動測量功能及 FFT 分析，簡化波形分析
·TekVPI? 探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
·7 英寸（180 毫米）寬屏 TFT-LCD 彩色顯示器
·體積小、重量輕 – 厚度僅 5.3 英寸（134 毫米），重量?jī)H 7 磅 14 盎司（3.6 千克）

連接能力：
·前面板配有 USB 2.0 主控端口，存儲數據便捷
·后面板配有 USB 2.0 設備端口，與 PC 連接或連接兼容 PictBridge? 打印機直接打印都十分方便
·選配 10/100 以太網端口，用于聯網和視頻輸出端口，把示波器顯示畫面導出到監視器或投影儀上

特點	MSO2002B DPO2002B	MSO2004B DPO2004B	MSO2012B DPO2012B	MSO2014B DPO2014B	MSO2022B DPO2022B	MSO2024B DPO2024B
輸入通道數量	2	4	2	4	2	4
模擬帶寬(-3dB)*1	70MHz	70MHz	100MHz	100MHz	200MHz	200MHz
計算的上升時間	5ns	5ns	3.5 ns	3.5 ns	2.1ns	2.1ns
硬件帶寬極限	20 MHz
輸入耦合	AC, DC, GND
輸入阻抗	1 MΩ ±2%, 11.5 pF ±2 pF
輸入靈敏度范圍	2 mV/div 至 5 V/div
垂直分辨率	8 位
*大輸入電壓, 1 MΩ	300 VRMS 峰值 ≤ ±450 V
DC 增益精度(偏置設為0 V)	對10 mV/div - 5 V/div 為± 3% 對2 mV/div -5 V/div 為± 4%
通道到通道隔離度（任何兩條垂直標度相等的通道）	在≤ 70 MHz 時≥ 100:1		在≤ 70 MHz 時≥ 100:1		在≤ 200 MHz 時100:1
*大取樣速率（使用 D7-D0 任意通道時）	1 GS/s（1ns分辨率）
*大取樣速率（使用 D15-D8 任意通道時）	500 MS/s（2 ns 分辨率）
*大記錄長度（所有通道）	1 M 點
時基范圍 (s/div)	4 ns 至 100 s			2 ns 至 100 s
時基延遲時間范圍	-10 div 至 5000 s
通道間相差校正范圍	±100 ns
時基精度	± 25 ppm
觸發模式	邊沿觸發：任何通道或前面板輔助輸入上的正斜率或負斜率。耦合包括直流、交流、高頻抑制、低頻抑制和噪聲抑制。
	欠幅：當脈沖穿過個門限，但在再次穿過個門限之前未能穿過第二個門限的情況時觸發。
	建立時間與保持時間：觸發在任意輸入通道上出現的時鐘與數據之間的建立時間和保持時間違例。
	上升/下降時間：在脈沖邊沿速率快于或慢于規定時觸發。斜率可為正、負或任一。
	視頻：在 NTSC、PAL 和 SECAM 視頻信號上的所有行號（奇偶）或所有場上觸發。
尺寸	180×377×134mm
重量	3.6kg

產品	說明
MSO2002B	70 MHz，1 GS/s，1M 記錄長度， 2+16 通道混合信號示波器
MSO2004B	70 MHz，1 GS/s，1M 記錄長度， 4+16 通道混合信號示波器
MSO2012B	100 MHz，1 GS/s，1M 記錄長度， 2+16 通道混合信號示波器
MSO2014B	100 MHz，1 GS/s，1M 記錄長度， 4+16 通道混合信號示波器
MSO2022B	200 MHz，1 GS/s，1M 記錄長度， 2+16 通道混合信號示波器
MSO2024B	200 MHz，1 GS/s，1M 記錄長度， 4+16 通道混合信號示波器
