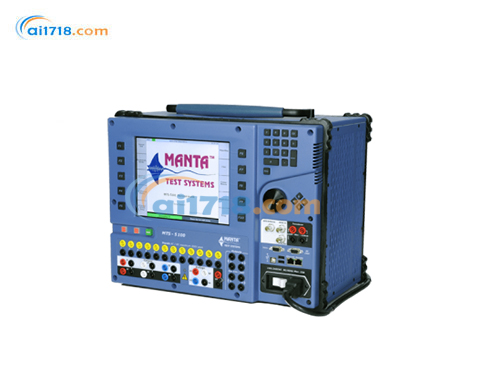

美國DOBLE(道波)　MTS-5100保護繼電器測試系統

型號：MTS-5100保護繼電器測試系統

品牌：美國DOBLE(道波)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國DOBLE(道波)

道波環美電力科技（北京）有限公司 (DOBLE)，向全球發電和輸變電行業和電力用戶提供檢測分析儀器和相關的檢測服務。同時, 道波是世界電力資產管理，電力系統診斷，測試和專業技術培訓的領導者。道波在確保電力系統和電力設備安全運行方面擁有國際公認的領導地位，由于道波本身并不生產或者...[查看更多]

瀏覽過此產品的用戶最終購買了

美國DOBLE道波 MTS-5100保護繼電器測試系統由愛儀器儀表網代理，本產品是一款多功能繼電器測試儀，具有直接的前面板接口，可以正常使用所有功能。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

MTS-5100

MTS-5100保護繼電器測試系統產品簡介：

?MTS-5100保護繼電器測試系統是一款多功能繼電器測試儀，具有直接的前面板接口，可以正常使用所有功能
?MTS-5100保護繼電器測試系統是理想的集成系統，用于測試和校準保護與控制繼電器，模擬電源系統現象以及驗證電壓，電流，相位和功率傳感器

MTS-5100保護繼電器測試系統產品特點：
?10.1英寸大顯示屏
?六路AC / DC電流
?四個AC / DC電壓
?12觸點/ 0-250Vrms電壓輸入
?四個觸點輸出
?傳感器電壓/輸入
?GPS輸入（包括天線）
?IRIG輸入，IRIG輸出

?IEEE 61850 GOOSE消息傳遞

MTS-5100 繼電保護測試系統規格說明書

功能特性

功能	描述
任意調節	所有輸出幅值和相位角獨立調節與顯示；所有輸出參數可離線設置；通過連續旋鈕或數字鍵盤調節
多相調節	多相方式控制交流輸出幅值、角度和頻率；通過單一參數調節線電壓、電流和相位角；故障量旋轉功能提升三相測試效率
參數顯示	所有幅值 / 角度 / 頻率參數數字顯示；計算機控制時實時更新顯示
狀態序列	時間測量（0-99999 秒 / 0-99999 周波）；事件順序記錄（分辨率 0.1ms）
波形回放	支持 IEEE C37.111 COMTRADE 格式文件；模擬和數字波形復現；前面板界面完成通道分配和縮放；內部波形存儲器回放
時間測量	5 個計時器；精度 ±0.5ppm 讀數 ±50μs；分辨率：<1 秒時 0.1ms，≥1 秒時 1ms
波形捕獲	12 通道示波器功能（輸入 1-12）
繼電保護量顯示	零序電壓、正序電壓、負序電壓；阻抗（正序三相、相間或相地）；伏赫比、不平衡度、功率、阻抗比
時間 / 相位 / 頻率同步	多臺儀器相位、頻率和時間同步；斜率設置：電流 / 電壓 ±100000A/s/V/s，相位角 ±9000.0°/s，頻率 ±20.00Hz/s
繼電保護測試模式	同步 / 同期檢查、差動、過流、重合閘、距離、儀表和變送器測試
自動控制	所有功能通過 RS-232 和以太網接口控制
用戶配置	可配置系統頻率、線電壓、相序、相位命名、顯示顏色、直流電壓和通信參數

輸出參數

類型	規格
AC/DC 電流輸出	6 相交流：0-30 Arms/0-60 Arms/0-180 Arms/0-5 A；3 相交流；單相交流；直流；*大輸出功率：6 相交流 450VA / 相，3 相交流 3×900VA，單相交流 2400VA，直流 60W；精度：>5% 量程時，0.25% 設定值或 10mArms（15mAdc）；分辨率：0.001 Arms；諧波疊加：2-50 次諧波，0-50%；帶寬：3kHz；噪聲失真：<1%（>3% 量程）
AC 輸出 - 頻率 / 相位	頻率范圍：10-3000Hz；分辨率：0.001Hz；精度：無 GPS 時 <±1ppm，有 GPS 時 <±1μs；相位角范圍：0-359.99°；分辨率：0.01°；精度：<±0.25°（保證值），<±0.10°（典型值）
IRIG-B 輸出	類型：5V TTL，隔離；連接器：BNC
AC/DC 電壓輸出	3 相交流：0-250 Vrms；單相交流：0-750 Vrms；直流：0-350 V；*大輸出功率：3 相交流 3×85VA，單相交流 250VA，直流 100W / 相；精度：>5% 量程時，0.15% 設定值或 10 mVrms；分辨率：0.01 Vrms；諧波疊加：2-50 次諧波，0-50%；帶寬：3kHz；噪聲失真：<0.5%（保證值），<0.2%（典型值）
第四路電壓輸出	范圍：10-350 Vdc，0-250 Vrms；*大功率：150 W/200 VA；電流：0.5 Arms（連續），1.5 Apk（浪涌）；精度：>1% 量程時，0.15% 設定值或 10 mVrms；分辨率：0.01 V；噪聲失真：<0.5%（保證值），<0.2%（典型值）
接點輸出	類型：4×Form A；額定值：5 A/240 VAC，0.4 A/300 VDC；隔離：獨立隔離；功能：52A、52B、解鎖、允許；動作延時：6.0-9999.9 ms 可編程

輸入?yún)?shù)

類型	規格
模擬量輸入	范圍：0-±10 Vdc 或 0-±20 mAdc；精度：0.1% 讀數或 0.05% 量程；連接器：4mm 香蕉頭
接點 / 電壓輸入	12 通道干接點或交直流電壓；電壓范圍：±300 Vdc，0-225 Vac；精度：±1.5% 讀數 ±0.5% 量程；閾值范圍：0.1V-250V；閾值分辨率：0.1V；防抖時間：0.0-999.9 ms 可編程；隔離：獨立隔離

其他參數

項目	規格
通信接口	2×USB 2.0（A 型），1×USB 2.0（B 型，可選），10/100/1000 Base-TX 以太網（支持 IEC-61850），RS-232（9600-115200 波特率）
物理特性	重量：49 lbs（22.2 kg）；尺寸：18.9×14.5×11.7 英寸（48.0×36.8×29.7 cm）；工作溫度：-10°C 至 50°C；存儲溫度：-30°C 至 70°C；相對濕度：5%-90%（無冷凝）
配件	前面板保護蓋、防水運輸箱、手冊、GPS 天線（100’延長線）、電源線、應用軟件（RapidReporter®、Remote Console）

MTS-5100 繼電保護測試系統產品規格

功能特性

功能	描述
任意調節	所有輸出幅值和相位角獨立調節與顯示；所有輸出參數可離線設置；通過連續旋鈕或數字鍵盤調節
多相調節	多相方式控制交流輸出幅值、角度和頻率；通過單一參數調節線電壓、電流和相位角；故障量旋轉功能提升三相測試效率
參數顯示	所有幅值 / 角度 / 頻率參數數字顯示；計算機控制時實時更新顯示
狀態序列	時間測量（0-99999 秒 / 0-99999 周波）；事件順序記錄（分辨率 0.1ms）
波形回放	支持 IEEE C37.111 COMTRADE 格式文件；模擬和數字波形復現；前面板界面完成通道分配和縮放；內部波形存儲器回放
時間測量	5 個計時器；精度 ±0.5ppm 讀數 ±50μs；分辨率：<1 秒時 0.1ms，≥1 秒時 1ms
波形捕獲	12 通道示波器功能（輸入 1-12）
繼電保護量顯示	零序電壓、正序電壓、負序電壓；阻抗（正序三相、相間或相地）；伏赫比、不平衡度、功率、阻抗比
時間 / 相位 / 頻率同步	多臺儀器相位、頻率和時間同步；斜率設置：電流 / 電壓 ±100000A/s/V/s，相位角 ±9000.0°/s，頻率 ±20.00Hz/s
繼電保護測試模式	同步 / 同期檢查、差動、過流、重合閘、距離、儀表和變送器測試
自動控制	所有功能通過 RS-232 和以太網接口控制
用戶配置	可配置系統頻率、線電壓、相序、相位命名、顯示顏色、直流電壓和通信參數
	MTS-5100參數文檔

輸出參數

類型	規格
AC/DC 電流輸出	6 相交流：0-30 Arms/0-60 Arms/0-180 Arms/0-5 A；3 相交流；單相交流；直流；*大輸出功率：6 相交流 450VA / 相，3 相交流 3×900VA，單相交流 2400VA，直流 60W；精度：>5% 量程時，0.25% 設定值或 10mArms（15mAdc）；分辨率：0.001 Arms；諧波疊加：2-50 次諧波，0-50%；帶寬：3kHz；噪聲失真：<1%（>3% 量程）
AC 輸出 - 頻率 / 相位	頻率范圍：10-3000Hz；分辨率：0.001Hz；精度：無 GPS 時 <±1ppm，有 GPS 時 <±1μs；相位角范圍：0-359.99°；分辨率：0.01°；精度：<±0.25°（保證值），<±0.10°（典型值）
IRIG-B 輸出	類型：5V TTL，隔離；連接器：BNC
AC/DC 電壓輸出	3 相交流：0-250 Vrms；單相交流：0-750 Vrms；直流：0-350 V；*大輸出功率：3 相交流 3×85VA，單相交流 250VA，直流 100W / 相；精度：>5% 量程時，0.15% 設定值或 10 mVrms；分辨率：0.01 Vrms；諧波疊加：2-50 次諧波，0-50%；帶寬：3kHz；噪聲失真：<0.5%（保證值），<0.2%（典型值）
第四路電壓輸出	范圍：10-350 Vdc，0-250 Vrms；*大功率：150 W/200 VA；電流：0.5 Arms（連續），1.5 Apk（浪涌）；精度：>1% 量程時，0.15% 設定值或 10 mVrms；分辨率：0.01 V；噪聲失真：<0.5%（保證值），<0.2%（典型值）
接點輸出	類型：4×Form A；額定值：5 A/240 VAC，0.4 A/300 VDC；隔離：獨立隔離；功能：52A、52B、解鎖、允許；動作延時：6.0-9999.9 ms 可編程

輸入?yún)?shù)

類型	規格
模擬量輸入	范圍：0-±10 Vdc 或 0-±20 mAdc；精度：0.1% 讀數或 0.05% 量程；連接器：4mm 香蕉頭
接點 / 電壓輸入	12 通道干接點或交直流電壓；電壓范圍：±300 Vdc，0-225 Vac；精度：±1.5% 讀數 ±0.5% 量程；閾值范圍：0.1V-250V；閾值分辨率：0.1V；防抖時間：0.0-999.9 ms 可編程；隔離：獨立隔離

其他參數

項目	規格
通信接口	2×USB 2.0（A 型），1×USB 2.0（B 型，可選），10/100/1000 Base-TX 以太網（支持 IEC-61850），RS-232（9600-115200 波特率）
物理特性	重量：49 lbs（22.2 kg）；尺寸：18.9×14.5×11.7 英寸（48.0×36.8×29.7 cm）；工作溫度：-10°C 至 50°C；存儲溫度：-30°C 至 70°C；相對濕度：5%-90%（無冷凝）
配件	前面板保護蓋、防水運輸箱、手冊、GPS 天線（100’延長線）、電源線、應用軟件（RapidReporter®、Remote Console）
