美國ETI　PI-800 第二代模塊化斷路器測試儀

型號：PI-800 第二代模塊化斷路器測試儀

品牌：美國ETI

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國ETI

Electrical Test Instruments 是測試和測量設備校準、維修和銷售領域的領導者。客戶服務使我們與眾不同：我們團隊的每一位成員都致力于客戶的成功。自 1994 年以來，我們一直堅持不懈地注重質量，提供卓越的客戶服務。 ETI 以其響應迅速的...[查看更多]

瀏覽過此產品的用戶最終購買了

美國ETI PI-800 第二代模塊化斷路器測試儀,PI-800 Gen2 斷路器測試系統采用模塊化設計和靈活性，在便攜式包裝中提供*的功能。PI-800 Gen2 在 4.2 kVA 下產生 800 安培的連續電流，峰值輸出超過 10 倍。

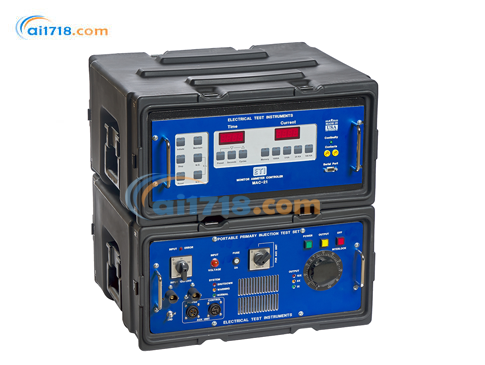

PI-800 第二代模塊化斷路器測試儀

PI-800 Gen2 斷路器測試系統采用模塊化設計和靈活性，在便攜式包裝中提供*的功能。PI-800 Gen2 在 4.2 kVA 下產生 800 安培的連續電流，峰值輸出超過 10 倍。它有兩種可通過開關選擇的輸入電壓選項：選項 A 為 120 – 240 VAC，選項 B 為 208 – 277 VAC。

這些裝置安裝在堅固的聯鎖手提箱大小的外殼中。每件重量不超過 125 磅，可供單人手推車移動?；静僮鞣浅：唵危?jīng)過驗證的 MAC-21 儀器可提供*佳的輸出控制和測量。

PI-800 Gen2 是一款多功能且技術先進的初級注入測試裝置，能夠測試框架尺寸高達 800 安培的斷路器。它采用特殊的輕型環形輸出變壓器，具有雙初級，便于在 120 VAC 和 240 VAC 電源上使用，以及四次級，可為各種斷路器尺寸提供*佳阻抗匹配。內部風扇冷卻可以*大限度地利用輸出變壓器，并在過載情況下更快地恢復。

PI-800 Gen2 由堅固的鋁制框架組成，安裝在堅固的塑料和鋁制外殼中，并具有可拆卸的密封前蓋和后蓋。所有控件、指示器和輸入連接均位于前面板上。多功能 50 安培輸入插頭可通過各種 120 VAC、208 VAC、240 或 277 VAC 連接器連接到重型便攜式電源線（取決于所選的型號選項）。還可以使用單獨的引線連接到總線工作。輸出連接位于背面，還有輔助輸出 ON 指示燈、配置開關和風扇的空氣輸出，可以幫助冷卻電纜和斷路器。舒適的凹入式側手柄方便移動。

MAC-21 儀器裝在一個單獨的堅固便攜箱中，與 PI-800 頂部聯鎖，并連接到測試裝置后部的電纜。
八個鍍銀輸出總線連接器允許配置為 4.2 VAC 時 800 安培的連續輸出和 8.4 VAC 時 400 安培的連續輸出，用于測試帶電纜的塑殼斷路器。它們還可以在 2.1 VAC 下連接 1600 安培，可用于 CT 測試、總線連接的熱運行以及空氣抽出式斷路器的有限測試。它們具有壓入式 3/8"-16 不銹鋼螺紋嵌件，無需螺母，并且配置桿帶有開槽，可快速輕松地更換以適應各種破碎錘尺寸。

PI-800 第二代模塊化斷路器測試儀應用領域
該測試裝置將測試來自不同制造商的低壓、塑殼和金屬包覆、直動式交流斷路器。該測試裝置還可用于高電流應用，例如變比變壓器和熱運行。

使用 SCR，PI-800 Gen2 消除了關閉時間錯誤。在零交叉點處啟動可消除電流波形中的直流偏移，即使對于高速固態或機電跳閘裝置而言，即使是短時電流，也能獲得準確、可重復的測試結果。

PI-800 第二代模塊化斷路器測試儀突出特點
串行端口：此標準串行端口可以連接到打印機、計算機或其他設備，以 ASCII 格式打印或存儲測試結果的時間和當前值。它設置為 9600 波特、8 位、1 個停止位、無奇偶校驗。該接口使您能夠?qū)?shù)據下載到各種計算機軟件程序中。

啟動控制：提前啟動電路提供循環或秒輸出持續時間的脈沖預設模式。脈沖模式自動將輸出脈沖到任何預設的編程持續時間。這為機電和固態跳閘裝置提供了額外的測試能力。短的預設脈沖持續時間還允許瞬時跳閘，而無需預熱被測斷路器。較長的預設時間可用于電纜或其他設備上的熱運行，*長可達 9999 秒。

零直流偏移：使用數控 SCR 代替接觸器來啟動測試裝置的輸出，消除了閉合時間誤差，從而確保每次在輸出電流波形的零交叉點處*啟動。在零交叉點啟動可消除電流波形中的直流偏移，從而確保輸出電流對稱。因此，即使電流持續時間非常短，例如進行瞬時或短延遲跳閘測試時，也能保證準確、可重復的測試結果。

輸出電流和過載能力

選項 A：輸出電流和過載能力
4.2V（標準）	8.4V（系列）	超載	責任	*長開啟時間	*短關閉時間	*大輸入電流240V	*大輸入電流 120V
800A	400A	1.0倍	*	連續的	不適用	18A	36A
1120A	560A	1.4倍	50%	15分鐘	15分鐘	25A	50A
1600A	800A	2.0倍	25%	5分鐘	15分鐘	36A	72A
2400A	1200A	3.0倍	10%	2.5分鐘	20 分鐘	50A	100A
3200A	1600A	4.0倍	6%	75秒	20 分鐘	72A	144A
4000A	2000A	5.0倍	4%	4秒	2 分鐘	90A	180A
5600A*	2800A*	7.0倍	2%	2秒	2 分鐘	126A	*
8000A*	4000A*	10.0倍	1%	0.6秒	1分鐘	180A	*
僅適用于 240 VAC 輸入；120 VAC 時大開啟時間可能會減少


選項 B：輸出電流和過載能力
4.2V（標準）	8.4V（系列）	超載	責任	*長開啟時間	*短關閉時間	*大輸入電流208V	*大輸入電流240V	*大輸入電流 277V
800A	400A	1.0倍	*	連續的	不適用	21A	18A	16A
1120A	560A	1.4倍	50%	15分鐘	15分鐘	29A	25A	22A
1600A	800A	2.0倍	25%	5分鐘	15分鐘	42A	36A	31A
2400A	1200A	3.0倍	10%	2.5分鐘	20 分鐘	58A	50A	43A
3200A	1600A	4.0倍	6%	75秒	20 分鐘	83A	72A	62A
4000A	2000A	5.0倍	4%	4秒	2 分鐘	104A	90A	78A
5600A	2800A	7.0倍	2%	2秒	2 分鐘	146A	126A	109A
8000A	4000A	10.0倍	1%	0.6秒	1分鐘	208A	180A	155A
12800A	6400A	16.0X	0.5%	0.1秒	1分鐘	330A

PI-800 第二代便攜式大電流測試儀
當前范圍	? 10.00 Amps ? 25.00 Amps ? 50.00 Amps ? 100.0 Amps ? 250.0 Amps ? 500.0 Amps ? 1000 Amps
電流精度	? +/- 0.5% Reading + 0.5% Range + 1 Digit (Continuous) ? +/- 1.0% Reading + 1.0% Range + 1 Digit (Pulse > 0.01 Sec)
計時器范圍	? 0-9999 Second ? 0-9999 Cycles
計時器精度	?+/- 0.5%的+/- 1讀數
尺寸和重量	? Height: ? Width: ? Depth: ? Weight: 9 in. (228.6 mm) 17 in. (431.8 mm) 13 in. (330 mm) 44 lb. (20 kg)
輸入電源	? 120 VAC +/- 10%, 50/60 Hz ? 600 VA Continuous, 3 kVA Peak
PI-800 第二代便攜式大電流測試儀說明文檔
