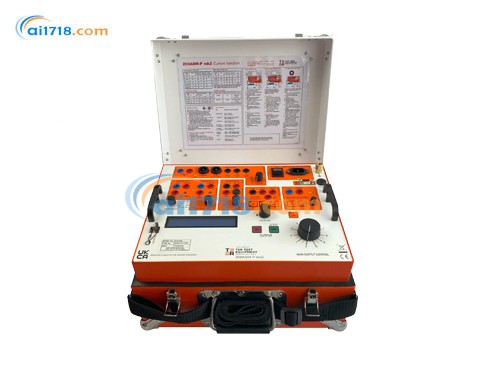

英國T&R　200ADM-P Mk2二次電流注入測試儀

型號：200ADM-P Mk2二次電流注入測試儀

品牌：英國T&R

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國T&R

T＆R測試設備有限公司受到世界各地客戶的信賴，是英國領先的大電流和高壓電氣測試設備制造商。質量和可靠性對我們至關重要，我們的ISO9001：2008認證體現了這一點。我們廣泛的產品系列包括繼電器測試設備、初級電流注入系統、微型歐姆表、直流電纜測試儀和交流閃光測試儀。 T＆R測試...[查看更多]

瀏覽過此產品的用戶最終購買了

英國T&R 200ADM-P Mk2二次電流注入測試儀由愛儀器儀表網代理，本產品是一款二次電流注入測試裝置，具有相移、數據存儲和諧波分析等多種先進功能?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

200ADM-P Mk2功能特點

0-200A 輸出電流
真有效值測量，支持單周期捕獲
帶移相功能的可變輔助交流電壓 / 電流輸出
輔助測量輸入：電壓、頻率、相位角、阻抗、功率、視在功率、功率因數、CT 變比、諧波
可變輔助直流輸出：12-220VDC
多功能自動量程計時系統
電流限制模式，實現精細控制
測試結果（含波形和諧波）存儲至 USB 存儲設備
USB 鍵盤 / 打印機接口
自動電源電壓選擇

200ADM-P Mk2 是一款具備廣泛先進功能的電流注入系統，包括移相、數據存儲和諧波分析。該裝置提供多種輸出，可注入 1mA 至 200A 的電流。主輸出端口*高提供 240V 電壓，可測試高阻抗電流繼電器。配備真有效值測量，支持單周期捕獲。四個電流量程允許獨立于所選輸出設置儀表滿量程和脫扣水平。全機采用行業標準安全連接器，確保安全、可靠和便捷。

200ADM-P Mk2 的靈活輔助交流輸出可用于電壓繼電器（*高 260V）或電流繼電器（*高 10A），相位和頻率完全可調。這種電壓和電流的組合可測試需要雙電壓、單電壓單電流或雙電流的繼電器。

IEEE 編號	類型
59G	中性點電壓位移
67	方向過流
67N	方向接地故障
78	相位角
79	自動重合器
81	欠頻 / 過頻
85	導引線繼電器
86	閉鎖繼電器
87	差動繼電器
91	方向電壓繼電器
92/94	功率方向繼電器 / 跳閘繼電器
-	電壓調節繼電器 / 微型斷路器 / 熱繼電器 / CT 磁化曲線

配備輔助測量模塊，可測量輔助輸出或外部信號的交直流電壓、電流和頻率。該模塊還可結合主電流輸出測量相位角、功率、阻抗、CT 變比和諧波。

提供帶電流限制的可變穩定直流電源，為被測繼電器供電。裝置內置綜合計時系統，與輸出聯動，可快速、高精度地測量脫扣時間、復位時間和重合閘時間。計時器支持電流操作模式，能*測試瞬時脫扣。

配備兩個 USB 主機接口，可連接存儲設備、鍵盤或打印機。每次測試結果均可存儲為電子表格格式，便于后續分析。鍵盤支持為每個結果添加注釋。此外，波形圖形文件和諧波分析結果也可存儲至 USB 設備。

200ADM-P Mk2 應用

IEEE 編號	類型
21	距離保護（逐相）
24	伏 / 赫茲
25	同期檢查
27/59	欠壓 / 過壓
32/P/Q	方向功率
37	欠流 / 欠功率
40	勵磁繼電器
46N	負序過流繼電器
50/76	瞬時過流
50V	接地故障繼電器 / 電壓限制過流
51	IDMT 過流繼電器
55	功率因數繼電器

輔助測量

輔助交流輸出

200ADM-P Mk2 的輔助測量輸入可測量交直流電壓和電流。輸入額定值為 300V rms 或 5/10A rms（波形系數 CF ≤1.5 時為 10A，CF ≤3 時為 5A rms）。

輔助交流輸出為被測繼電器提供額外的隔離電壓或電流。輸出為數字生成的純正弦波，提供三個量程（兩個電壓量程和一個電流量程）以實現*大靈活性。輸出可從零調節，并可進行 360° 移相。該輸出還與計時電路聯動。

模塊可結合主輸出和輔助輸入進行測量，以計算相位角、功率、阻抗和 CT 變比（適用于 1A 和 5A CT）。它還可分析主輸出和輔助輸入的諧波含量（*高 31 次諧波），并計算波形的總諧波失真（THD）。測量結果可記錄到 USB 設備。

電壓 - 過壓 / 欠壓繼電器

使用 200ADM-P Mk2 測試過壓和欠壓繼電器非常簡便，甚至可檢查延遲時間。將主輸出與輔助輸出串聯，可生成帶定時的電壓階躍。

直流：電壓 / 電流（平均值和有效值紋波）
交流：電壓 / 電流（有效值、頻率和相位角）
功率：視在功率（VA）、有功功率（W）和功率因數
阻抗：阻抗（Z）、電抗（X）和相位角
CT 變比：相對于 1A 和 5A CT 的變比及相位角
諧波：主輸出和輔助輸入的諧波及 THD
RS232 端口：用于校準

電壓 - 頻率繼電器

輔助交流輸出可與電源鎖相或切換至變頻模式?？奢p松確定工作點并測試?yán)^電器的響應時間。

1 電壓 + 1 電流 - 多種繼電器

輔助輸出的移相功能非常適合測試方向過流和接地故障繼電器。主輸出用于注入電流，輔助輸出為電壓線圈供電。同樣的配置可用于測試逆功率繼電器和逐相距離保護。通過直接顯示有功功率（W）、視在功率（VA）、相位角和阻抗，進一步簡化了這些繼電器的測試。測試帶線路壓降補償?shù)淖詣与妷赫{(diào)節（AVR）繼電器也需要帶移相的電流和電壓。200ADM-P Mk2 非常適合此測試，兩個觸點輸入可用于顯示繼電器上 / 下觸點的狀態。

計時系統與主輸出和輔助交流輸出聯動，可對多種設備進行計時。

2 電流 - 偏置差動繼電器

10A 輔助交流輸出可根據差動保護的要求，為被測繼電器提供第二路電流。該輸出獨立于電源，適用于需要穩定電流的場景。

2 電壓 - 同期檢查繼電器

主輸出作為電壓源與輔助交流輸出的組合，滿足同期檢查測試的要求。將輔助輸出設置為變頻模式，可向繼電器的兩個輸入施加不同頻率，以檢查繼電器的頻率匹配功能。切換至鎖相模式后，可測試?yán)^電器的相位檢查功能。

模式	定時器啟動	定時器停止
內部啟動	按下‘ON’	觸點 1 或 2 狀態變化
單觸點	觸點 1 *狀態變化	觸點 1 第二次狀態變化
雙觸點	觸點 1 狀態變化	觸點 2 狀態變化
MART（多重自動重合閘計時）	觸點 2 狀態變化	觸點 1 狀態變化
電流操作	電流 > 量程的 10%	電流 < 量程的 10%
脈沖	按下‘ON’	200ms
輔助交流	切換頻率至相位 / 切換相位至頻率 / 輔助交流開啟	觸點 1 或 2 狀態變化

例如，測試 IDMT 電流繼電器時，將繼電器觸點連接到觸點組 1 并選擇 “內部啟動” 模式。主輸出開啟時，電流注入和計時器啟動。繼電器跳閘時，計時器停止且輸出關閉。所有觸點對狀態變化敏感，無需設置常開或常閉。測試結束計時器停止時，輸出自動關閉以保護被測繼電器。LED 顯示觸點狀態。

輔助直流輸出

200ADM-P Mk2 提供穩定的可變直流輸出，分為兩個量程（12-220V），為被測繼電器供電。輸出具有電流限制功能，可滿足需要高浪涌電流的負載。

電流限制模式

200ADM-P Mk2 的主輸出具備電流限制功能，可對高達 10A 的電流進行精細控制。對于低阻抗負載（如微處理器繼電器），200ADM-P Mk2 可*控制電流至數毫安。

MART 模式用于對自動重合閘繼電器的多次重合動作進行計時，*多可存儲 99 次時間結果并記錄到 USB 存儲設備。

將計時器設置為 “輔助交流” 模式，當輔助交流輸出開啟或從變頻切換到相位控制（或反之）時，計時器啟動。這非常適合測試欠壓或過壓保護的跳閘時間以及同期檢查繼電器。

結果存儲

200ADM-P Mk2 的所有測試結果均可存儲在 USB 存儲設備中。裝置配備實時時鐘，可對所有結果進行時間和日期標記。記錄結果時，首先使用數字電位器和箭頭鍵或可選鍵盤輸入結果注釋，然后選擇自動存儲。

此外，裝置可對一組或兩組觸點的狀態變化進行計時。電流操作模式根據主輸出電流的上升和下降啟動和停止計時器，適用于測試觸點與檢測電路串聯的設備，如熱磁式斷路器。

每當計時器停止時，時間、電流和所有其他參數都會添加到 USB 設備上的電子表格文件中。您可以在顯示屏上查看當前結果集，或取出 USB 設備并在 PC 上打開文件。所有結果存儲在 USB 設備上以測試日期命名的文件夾中，文件以時間命名。

脈沖模式用于對熱敏感設備設置電流水平，電流注入持續 200ms 并記錄電流值。

此外，200ADM-P Mk2 還可將波形的.csv 文件存儲到 USB 設備。

200ADM-P Mk2 規格

主輸出

裝置的主輸出有四個抽頭，可選擇*高 240V 的輸出電壓和*高 200A 的輸出電流。

量程	電流（A）				輸出 @230V
	連續運行	5 分鐘運行 *	1 分鐘運行 *	6 秒運行 **	開路電壓	負載電壓
10V	33	67	100	200	10.5V	8.7V@100A
35V	10	20	30	-	36V	32V@30A
100V	3	6	10	-	108V	99V@10A
240V	1	2	3	-	276V	259V@3A
240Vdc	1	2	3	-	-	-

* 每次運行后需關閉 15 分鐘，基于環境溫度 25°C。** 僅在 230V 電源下提供 6 秒間歇額定值。

保護功能：過流脫扣、占空比脫扣、熱監控。

電流限制模式

主輸出支持電流限制模式，可精細控制高達 10A 的輸出電流，也可對低阻抗負載（如數字繼電器）實現*電流控制。

量程	電流（A）				輸出 @230V
	短時	連續	5 分鐘	2 分鐘	開路電壓	負載電壓
10V	10	3	6	10	8.6V	5V@5A
35V	3	1	2	3	29V	13V@2A
100V	1	0.3	0.6	1	88V	40V@0.6A
240V	0.3	0.1	0.2	0.3	224V	130V@0.2A

輔助直流輸出

量程	*大電流	連續額定值
12-60V	1A	25W
60-220V	0.23A	25W

保護功能：電流限制。

移相交流輸出

量程	*大輸出電壓		電流
	空載	滿載	連續運行	5 分鐘運行 / 15 分鐘關閉
0-130V	144V	125V	0.23A	0.46A
0-260V	288V	250V	0.11A	0.23A
0-6V	6.6V	5V	5A	10A

頻率范圍：45-100Hz
相位角：0-±180°
保護功能：電流限制和電子脫扣。

測量

輸出通過數字真有效值系統和單周期捕獲記憶電流表進行測量 —— 計時器停止且輸出關閉時，電流讀數會保留在顯示屏上。電流脫扣值設置為所選測量量程滿量程的 110%。

量程	分辨率	脫扣電流	精度	采集時間
5.000A	0.001A	5.5A	±0.5%rdg±5d	20ms
20.00A	0.01A	22A	±0.5%rdg±5d	20ms
50.00A	0.01A	55A	±0.5%rdg±5d	20ms
200.0A	0.1A	220A	±0.5%rdg±5d	20ms

輔助計量輸入

設置	范圍	分辨率	精度
交直流電壓有效值	300.0V	0.1V	±0.7%rdg±5d
交直流電流有效值	5.000A（CF<3）/9.999A（CF<1.5）	0.001A	±0.7%rdg±5d
相位	-179.9°- +180.0°	0.1°	±3°
頻率	40-100Hz	0.01Hz	±0.02%rdg±1d

保護功能：電流輸入保險絲。

計時系統

范圍：0-999.999s/9999.99s/99999.9s（自動量程）
分辨率：1/10/100ms
精度：0.01% rdg+2d（電流操作模式 +4d）
觸點開路電壓：24V
觸點短路電流：20mA
直流輸入范圍：24-240Vdc

每個觸點電路自動選擇常開或常閉觸點，24-240Vdc 直流電壓可觸發任一計時通道，觸點狀態由 LED 顯示。

電源要求

自動選擇：115V/230V ±10%
頻率：50/60Hz
單相，*大 2300VA

配件

標準配件：操作手冊、輸出引線組、電源線、備用保險絲、USB 鍵盤、USB 存儲設備
引線組規格：
- 2×5m 25mm2 200A 引線，端接 M10 叉形壓接端子
- 2×5m、2×0.5m 2.5mm2 25A 引線，端接 4mm 插頭
- 1×5m 2 芯輔助引線，端接 4mm 插頭

可選配件

濾波器單元、RB10 電阻箱、打印機、用于圓盤感應繼電器回退計時的按鈕引線

安全

提供接地端子連接本地接地，符合 BSEN61010 標準，CE 認證。

溫度范圍

存儲溫度：-20°C 至 60°C
工作溫度：0°C 至 45°C

尺寸與重量

型號	尺寸	重量
200ADM-P Mk2（Pelican 箱）	560×456×265mm	22.6kg
200ADM-P Mk2（金屬箱）	380×314×221mm	19.5kg

200ADM-P Mk2 電流注入系統產品規格

參數類別	詳細規格
主輸出
量程	10V（連續 33A，5 分鐘 67A，1 分鐘 100A，6 秒 200A） 35V（連續 10A，5 分鐘 20A，1 分鐘 30A） 100V（連續 3A，5 分鐘 6A，1 分鐘 10A） 240V（連續 1A，5 分鐘 2A，1 分鐘 3A） 240Vdc（連續 1A，5 分鐘 2A，1 分鐘 3A）
開路電壓	10V：10.5V 35V：36V 100V：108V 240V：276V
負載電壓	10V@100A：8.7V 35V@30A：32V 100V@10A：99V 240V@3A：259V
電流限制模式
量程	10V（短時 10A，連續 3A，5 分鐘 6A，2 分鐘 10A） 35V（短時 3A，連續 1A，5 分鐘 2A，2 分鐘 3A） 100V（短時 1A，連續 0.3A，5 分鐘 0.6A，2 分鐘 1A） 240V（短時 0.3A，連續 0.1A，5 分鐘 0.2A，2 分鐘 0.3A）
開路電壓	10V：8.6V 35V：29V 100V：88V 240V：224V
負載電壓	10V@5A：5V 35V@2A：13V 100V@0.6A：40V 240V@0.2A：130V
輔助直流輸出
量程	12-60V（1A，25W） 60-220V（0.23A，25W）
移相交流輸出
量程	0-130V（空載 144V，滿載 125V，連續 0.23A，5 分鐘 0.46A） 0-260V（空載 288V，滿載 250V，連續 0.11A，5 分鐘 0.23A） 0-6V（空載 6.6V，滿載 5V，連續 5A，5 分鐘 10A）
頻率范圍	45-100Hz
相位角	0-±180°
測量參數
量程	5.000A、20.00A、50.00A、200.0A
分辨率	0.001A（5.000A），0.01A（20.00A/50.00A），0.1A（200.0A）
脫扣電流	5.5A（5.000A），22A（20.00A），55A（50.00A），220A（200.0A）
精度	±0.5%rdg±5d
采集時間	20ms
輔助計量輸入
設置	交直流電壓有效值（300.0V，0.1V，±0.7% rdg±5d）交直流電流有效值（5.000A CF<3/9.999A CF<1.5，0.001A，±0.7% rdg±5d）相位（-179.9°- +180.0°，0.1°，±3°）頻率（40-100Hz，0.01Hz，±0.02% rdg±1d）
計時系統
范圍	0-999.999s/9999.99s/99999.9s（自動量程）
分辨率	1/10/100ms
精度	±0.01% rdg+2d（常規模式），±0.01% rdg+4d（電流操作模式）
觸點輸入	開路電壓 24V，短路電流 20mA，自動檢測常開 / 常閉，支持 24-240Vdc 觸發
操作模式	內部啟動、單觸點、雙觸點、MART、電流操作、脈沖（200ms）、輔助交流
電源要求	自動選擇 115V/230V±10%，50/60Hz，單相，*大 2300VA
配件
標準配件	操作手冊、輸出引線組、電源線、備用保險絲、USB 鍵盤、USB 存儲設備
引線組規格	2×5m 25mm2 200A 引線（M10 叉形端子） 2×5m、2×0.5m 2.5mm2 25A 引線（4mm 插頭） 1×5m 2 芯輔助引線（4mm 插頭）
可選配件	濾波器單元、RB10 電阻箱、打印機、按鈕引線
安全	CE 認證，符合 BSEN61010 標準 過流 / 占空比 / 熱保護，電流限制，電子脫扣，保險絲保護
溫度范圍	存儲：-20°C 至 60°C 工作：0°C 至 45°C
尺寸與重量	金屬箱：380×314×221mm，19.5kg Pelican 箱：560×456×265mm，22.6kg
